安邦仪表管线电伴热带按照结构来讲，用于仪表管线伴热的电伴热带可分为三类。恒功率电伴热带、自限温电伴热带及金属铠装加热电缆。仪表管线电伴热带按实际需要热量进行补偿，因此为新一代节能型电伴热产品。低温状态快速启动，温度均匀，安装简便，维护简单，自动化水平高，运行及维护费用低。 安全可靠，不污染环境，寿命长，不仅用于普通区、危险区，且可用于腐蚀区。
其原理是在绝热层和被伴热物体之间安装发热元件，在发出电热补充输储过程中所散失的热量，以维持被伴热介质在一定的温度范围内。

石化装置中仪表伴热常有以下两类：

工艺伴热：仪表导压管内的介质因和周围温度不同，损失一定的热量，需由电加热来达到所要求的表面温度。常用于含蜡、易凝，易气化等物料中，以避免因温度降低析出、沉积、粘度突增、增大流动阻力等情况发生。伴热温度应由工艺专业根据被伴热介质物性确定。

防冻系统：防止冬天仪表导压管内介质冻结或凝固。常用于对水、蒸汽等物料的测量中，对此类型应保持最低5度的维持温度。
需引起注意的是，因石油化工装置多处于防爆危险区中，伴热带选型时要特别注意爆炸危险释放介质的温度组别(TClass)和伴热管线的最高维持温度，满足最高维持温度不高于爆炸释放介质的温度组别要求。

自限温电伴热带

自限温电伴热带也称“自限式伴热带” 。它是在两根平行导线之间，均匀覆盖一层扁平的FTC(正电阻温度系数)发热材料，伴热带接通电源后（注意尾端线芯不得连接），电流由一根线芯经过导电的PTC材料到另一线芯而形成回路。电能使导电材料升温，其电阻随即增加，当芯带温度升至某值之后，电阻大到几乎阻断电流的程度，其温度不再升高，与此同时伴热带向温度较低的被加热体系传热。电伴热带的功率主要受控于传热过程，随被加热体系的温度自动调节输出功率，而传统的恒功率加热器却无此功能。

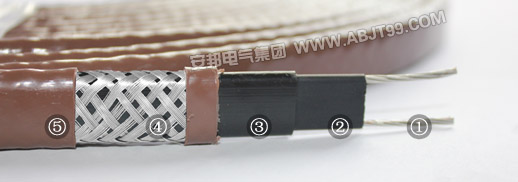

① 铜芯导线：7×0.50；7×0.32；19×0.41；

② 导电塑料层：普通PTC；阻燃PTC；含氟PTC；

③ 绝缘层：改良性聚烯烃；阻燃聚烯烃；含氟聚烯烃；全氟材料；

④ 屏蔽层：镀锡软圆铜线（覆盖密度80%）；

⑤ 护套层：改良性聚烯烃；阻燃聚烯烃；含氟聚烯烃；全氟材料；

该PTC材料是用一种高聚合物与精选的碳黑按一定比例混合，在一定的技术条件下，经过一定的处理工艺丽制成。该材料随温度升高而电阻值增加，从而使工作电流减小，输出功率下降。通常，以工作温度10℃时电伴热带的输出功率作为该产品功率的额定值。当温度升高到使电伴热带发出的功率只有额定值的10％ 以下时，此时的温度称之为最高维持温度。若继续升高温度，直到破坏PTC材料的分子结构时，此时的温度称之为电伴热带的最高承受温度。该产品的最高承受温度多在200℃左右，一般不超过230℃。PTC材料的外层，是由一种耐高温的弹性热塑体构成的绝缘层，它紧紧包住PTC材料，但又不能与PTC材料粘结。

恒功率电伴热带

恒功率电伴热带，在内护套绝缘层上缠绕镍铬电热丝，并每隔一定间距使用电热线与两条母线错开相连，形成连续的并联电阻。当电源加在两条母线上时，各并联电阻同时发热，形成一条连续的“带状加热器”样式。这种伴热带单位长度的发热量恒定，不受环境气温及管道温度状况影响，使用的伴热带越长，发热总功率越大。在安装时能按使用长度剪切。由于电伴热带尾端电压随长度增加而降低，因此，安装时不宜超过推荐的最大使用长度。电伴热带具有较好的柔软性，可以方便的随管路走向敷设。其外层的金属编织层不仅能提高伴热带的整体强度，还是一条安全接地线。

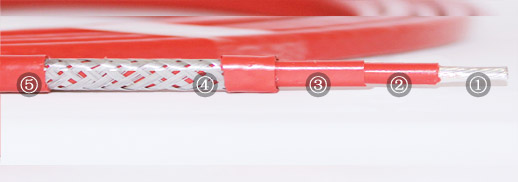

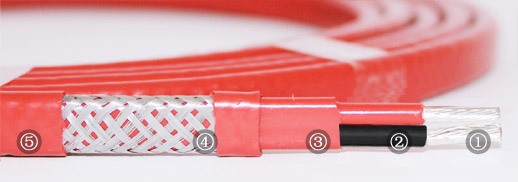

① 发热芯；② 复合绝缘层； ③ 外护套； ④ 金属编织层； ⑤ 加强层



① 发热芯；② 复合绝缘层； ③ 外护套； ④ 金属编织层； ⑤ 加强层



① 发热芯；② 复合绝缘层； ③ 外护套； ④ 金属编织层； ⑤ 加强层

其产品型号随导电芯线的材质、金属编织层的材质、绝缘材料及结构不同而变化。导电芯线的材质可以是铜绞线或镀银铜绞线，金属编织层的材料可以选用普通材料或不锈钢丝，而绝缘材料则可以选用氟塑料(耐温200℃)或聚四氟乙烯和无碱玻璃纤维(耐温260℃)，通过增加绝缘层还可以作成加强型，其机械强度更高，防腐能力更强，但导热性下降。

金属铠装加热电缆

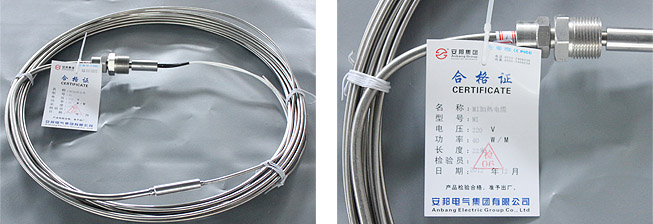

金属铠装加热电缆是由一根或两根金属导体，包含在高度压缩的矿物质绝缘材料内，外层用铜或不锈钢护套封装。导体和护套的材质可以根据实际需要选定。和塑料比起来，不锈钢护套可以承受更高的温度和具有更大的单位长度发热功率。金属铠装型加热电缆寿命更长，机械强度更大，但是，它单位长度发热功率不能自动调整，使用长度不能任意切断，只能由工厂预制，而且，它的柔软型也不如塑料电伴热带。



在使用场合与条件的不同，应选用不同的加热电缆。没有一种加热电缆是适合任何情况的。首先，应当根据工作条件，确定所选加热电缆的类型；在仪表管路伴热系统中所考虑的主要是管路吹扫可能出现的最高温度。对于被测介质温度在250℃以上的管路，在其蒸汽反吹时，仪表导压管的管壁温度很可能在200℃以上，此时不宜选用塑料加热电缆，应选用金属铠装型。在采用专用固定夹子后，塑料加热电缆可以适应的介质温度可以根据实际情况适当提高，但应保证在蒸汽反吹条件下，加热电缆所承受的温度不超过其最高允许承受温度，即使此时加热电缆本身不通电，也会造成加热电缆的永久性损坏或极大地缩短其使用寿命。除此以外，一般场合应选用塑料加热电缆。

安邦仪表管线电伴热带与蒸汽伴热系统相比，采用电伴热带对仪表管路伴热有以下明显优点：

① 设计、施工简单、方便、规范，有利于降低设计施工费用；

② 伴热效果好，不易出现管路汽化及死角冻结；

③ 无汽水排放、无污染、无腐蚀，有利于保证电厂清洁、卫生。

④ 维护工作量小，特别是停机停炉条件下，可以不停伴热，不停仪表及变送器；

⑤ 维护周期长，有利于节省维护检修费用；

⑥ 无汽水损失，降低运行费用。

当用电伴热带给仪表管路伴热时，需要知道最低环境温度、冬季风速及保温层的材料及厚度，并确定所要维持的温度。管道为了使电伴热带正常的工作，建议根据实际现场环境来制定电伴热方案，以保证电伴热带的正确安装及可靠工作，以确保电伴热带能够长期稳定的运行，保证仪表指示准确和设备安全。
